第八章 台积电 — 产业链的不可替代节点

8.1 开篇：没有台积电，没有所有这些东西

「如果你只能买一家 AI 公司的股票,并且要持有十年,那家公司不是 NVIDIA ,不是 Google ,也不是 Microsoft。是台积电。因为前面这三家全部都要排队去台积电下单。」

我做过很多年加密货币交易所。在这个行业,有一个铁律:谁控制了结算层,谁就控制了整个市场。Binance、Coinbase、OKX 之间打得再激烈,最终都要走以太坊、比特币、Solana 的链上结算。没有结算层,没有交易所。AI 产业有没有这样一个结算层?有。它的名字叫台积电(TSMC ,2330.TW / NYSE: TSM )。把 2025-2026 年所有让你心跳加速的 AI 芯片名字列出来:

• NVIDIA H100、H200、B200、B300、GB300、Rubin
• AMD MI300X、MI325X、MI350
• Google TPU v5、v6、v7
• Amazon Trainium2、Trainium3
• Microsoft Maia 100
• Meta MTIA v2
• Apple M5、A19 Pro
• Broadcom 定制 ASIC
• Tesla Dojo D2 这份名单还可以列得更长。但你注意到一件事没有?—— 全部,这份名单上的每一颗芯片,无一例外,都是在同一家公司的工厂里制造出来的。这家公司叫台积电。它在台湾新竹、台南、高雄的厂房里,用着 ASML 的 EUV 光刻机、应用材料公司的沉积设备、东京威力的蚀刻机,一片一片地把全世界的 AI 梦想「印」在硅片上。数字会说话。台积电 2025 年全年营收约 US$1,223 亿,年增约 34% ;净利约 US$551 亿,年增约 46% (截至撰稿时,依公司 2026 年 1 月公布财报)。在全球晶圆代工市场,台积电的市占率约 70%—— 第二名三星只有约 7.2% ,第三名中芯国际约 5.3% 。进入 2026 年,这个碾压格局不仅没有改变,反而在扩大。2026 年第一季营收约 US$359 亿,年增约 40.6% ;1 月至 5 月累计营收新台币约 1.96 兆元,年增约 30% 。我经常对朋友说一句话:没有台积电,就没有 AI 革命。Period. 这不是商业吹捧,这是工程现实。如果明天台积电的 Fab 18 出问题停产一周,从 Jensen Huang 到 Sam Altman、从 Sundar Pichai 到 Andy Jassy ,全世界市值最高的科技公司 CEO 们会集体睡不着觉。NVIDIA 的市值会在一周内蒸发 $5,000 亿。这就是「不可替代节点」(chokepoint )的真正含义。

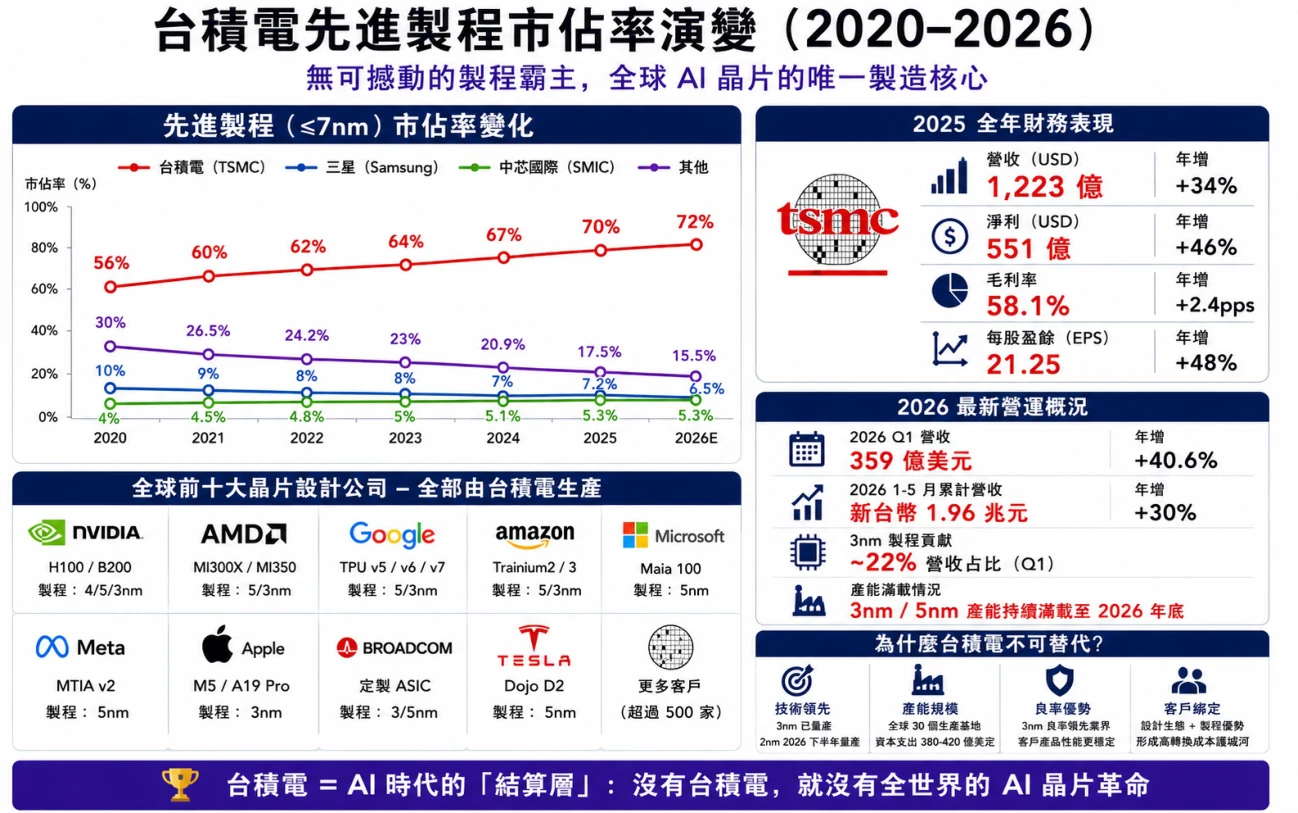

8.2 代工霸主：先进制程的唯一选择先进制程的「赢家通吃」现象

半导体行业有一个非常反直觉的现象:节点越先进,市场集中度越高。成熟制程(28nm 以上)有几十家代工厂在竞争—— 中芯国际、联电、格芯(GlobalFoundries )、力积电、三星、TowerJazz...... 价格战打得头破血流,毛利率常年在 20%-30% 徘徊。但一旦进入先进制程,玩家数量呈断崖式下跌:

• 制程节点:28nm ;全球有量产能力的厂商:约 10 家
• 制程节点:16nm/14nm ;全球有量产能力的厂商:6 家
• 制程节点:7nm ;全球有量产能力的厂商:3 家 (TSMC、Samsung、Intel )
• 制程节点:5nm ;全球有量产能力的厂商:2 家 (TSMC、Samsung )
• 制程节点:3nm ;全球有量产能力的厂商:TSMC 独家领先(Samsung 产品良率长期偏低)

N3、N5、N2 :产能全部售罄

• 制程节点:2nm ;全球有量产能力的厂商:TSMC 独家量产(截至撰稿时) 进入 7nm 以下,台积电就接近垄断。进入 3nm ,几乎只剩台积电一家能稳定供货。进入 2nm ,这个世界上目前能规模量产的,只有台积电。让我把目前的产能状况用一句话总结:从 N5 到 N2 ,截至撰稿时, 所有产能全部售罄、全部排队、全部涨价。
• N5 (5nm 系列,含 N4P/N4X ):仍处于高需求状态,B200、H200 等主力 AI 芯片皆在此节点生产
• N3 (3nm ,含 N3E/N3P ):产能 100% 被分配完毕,Apple、AMD、NVIDIA、MediaTek、Qualcomm 抢单,2025 年涨价约 5-10%

客户结构:NVIDIA 超越 Apple

• N2 (2nm ):2025 年第四季正式进入量产,2026 年有五座 N2 Fab 同步爬坡—— 这是台积电有史以来最激进的单一节点扩张 N2 值得单独拿出来说。N2 量产第一年的产出量,比 N3 量产第一年高出约 45% 。这是什么概念?台积电在 2nm 这个节点上的投资强度,是过去任何一代节点都没有过的—— 因为他们很清楚,AI 客户的订单已经把 2026、2027 年的 N2 产能全部包干。N2 2026 年全年的产能,已经全部售罄,没有一片空的 wafer。所有的产出,几乎全部流向 AI 数据中心客户。过去十五年,Apple 一直是台积电的最大客户。每一代 N 制程的首发订单,几乎都被 Apple 包干。N2 量产的第一年,Apple 仍然吃下了约一半的初期产能(用于 A20 Pro 和 M6 系列)。但2025 年发生了一件具有历史意义的事: NVIDIA 首次超越 Apple ,成为台积电的最大客户。依据彭博和摩根士丹利的估算,截至撰稿时:
• NVIDIA 2025 年为台积电贡献约 US$234 亿营收(占比约 19% ),2026 年预计进一步提升至约 US$330 亿(占比约 20-22% )
• Apple 2025 年占比约 16-20% ,退居第二

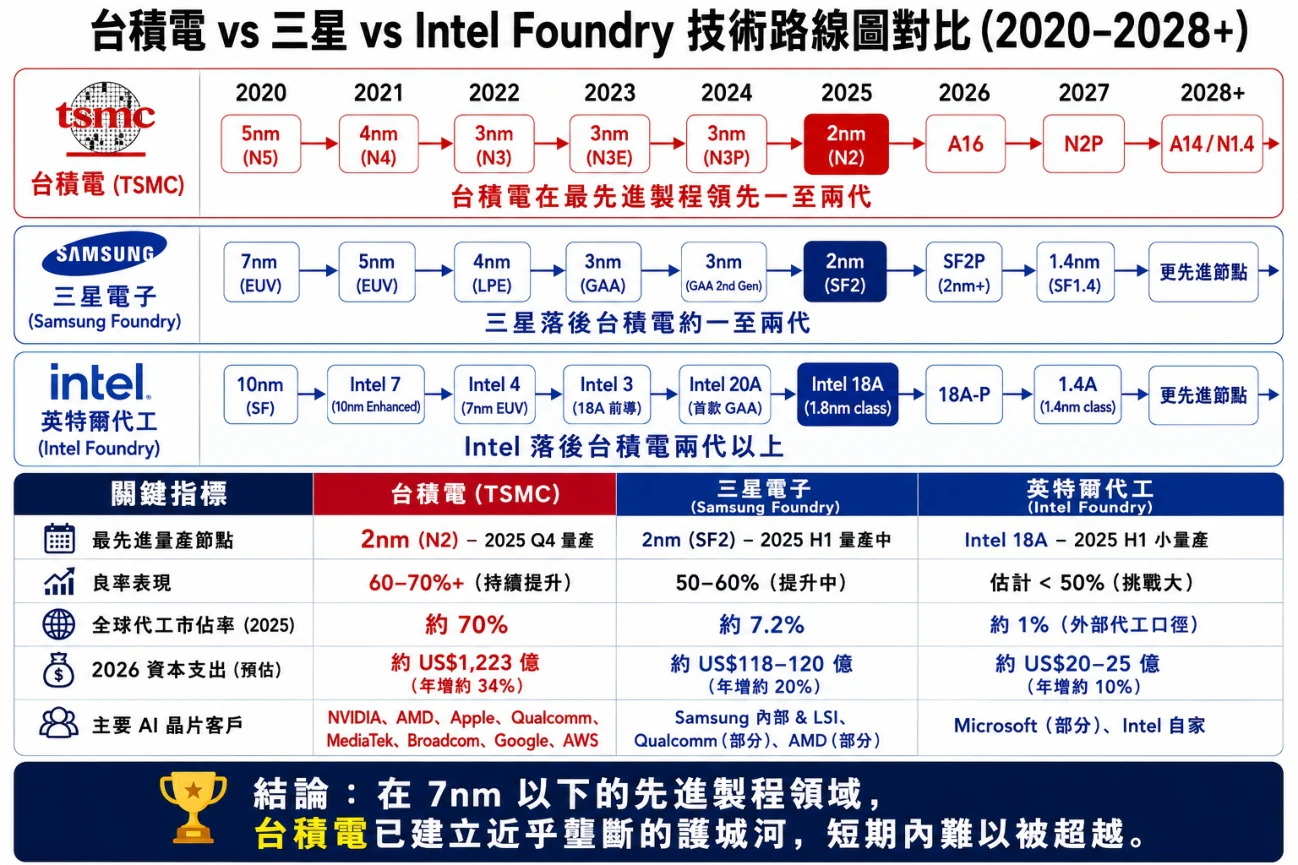

三星与 Intel Foundry :追不上来

• AMD、Broadcom、MediaTek、Qualcomm 紧随其后这是一个结构性转折。它意味着台积电的营收引擎,从「消费电子(手机、PC )」彻底转向「AI 数据中心」。手机周期会疲软,PC 周期会疲软,但 AI 训练算力的扩张,至少在 2027 年之前都看不到放缓的迹象。每隔一段时间,市场上就会传出「三星拿到了哪个大客户的单」、 「Intel Foundry 有了重大突破」的消息。然后股票市场会有一个短暂的恐慌交易日。然后,产业数据出来,所有人又回到现实。让我们看看截至撰稿时的真实数字对比:
• 维度:最先进量产节点;TSMC :N2 (2025 Q4 量产);Samsung Foundry :SF2 (量产中);Intel Foundry :Intel 18A (小量产)
• 维度:2nm 良率(业界估计);TSMC :60-70%+ , 持续爬坡;Samsung Foundry :50-60% ;Intel Foundry :未公开, 估计低于 50%
• 维度:全球代工市占率;TSMC :约 70% ;Samsung Foundry :约 7.2% ;Intel Foundry :约 1% (外部代工口径)
• 维度:主要客户;TSMC :Apple、NVIDIA、AMD、Qualcomm、MediaTek、Broadcom ;Samsung Foundry :Samsung 自家 LSI、Qualcomm (部分回流);Intel Foundry :Microsoft (部分)、Intel 自家
• 维度:2026 年资本支出;TSMC :US$52-56B ; Samsung Foundry :约 US$24-27B ;Intel Foundry :约 US$25-28B (含 IDM 部分)
• 维度:AI 芯片大单获取;TSMC : NVIDIA/AMD/Google/AWS 全包;Samsung Foundry :少数 AMD 订单;Intel Foundry :Microsoft Maia 部分三星不是不努力,Intel 也不是没投钱。但良率差异和生态信任这两道墙,比想像中高得多。三星 SF2 的良率长期卡在 50-60% ,这对于需要单颗芯片动辄 $30,000-$70,000 的 AI GPU 来说是无法接受的—— 良率每差 10% ,客户的单颗成本就要承担接近 $3,000-$7,000 的损失。AMD 早年把部分 3nm 订单交给三星,结果产品延后、性能不达标,这个教训行业里每个人都记得。Intel 更惨。从 2015 年承诺「重返代工」到 2026 年,十一年过去,Intel Foundry 还没有拿到一家有规模的外部 AI 芯片客户。CEO 换了三任,战略改了五次,市场份额依然在小数点后面打转。这就是先进制程的残酷:你落后一代,客户就跑光;你落后两代,你连入场资格都没有。

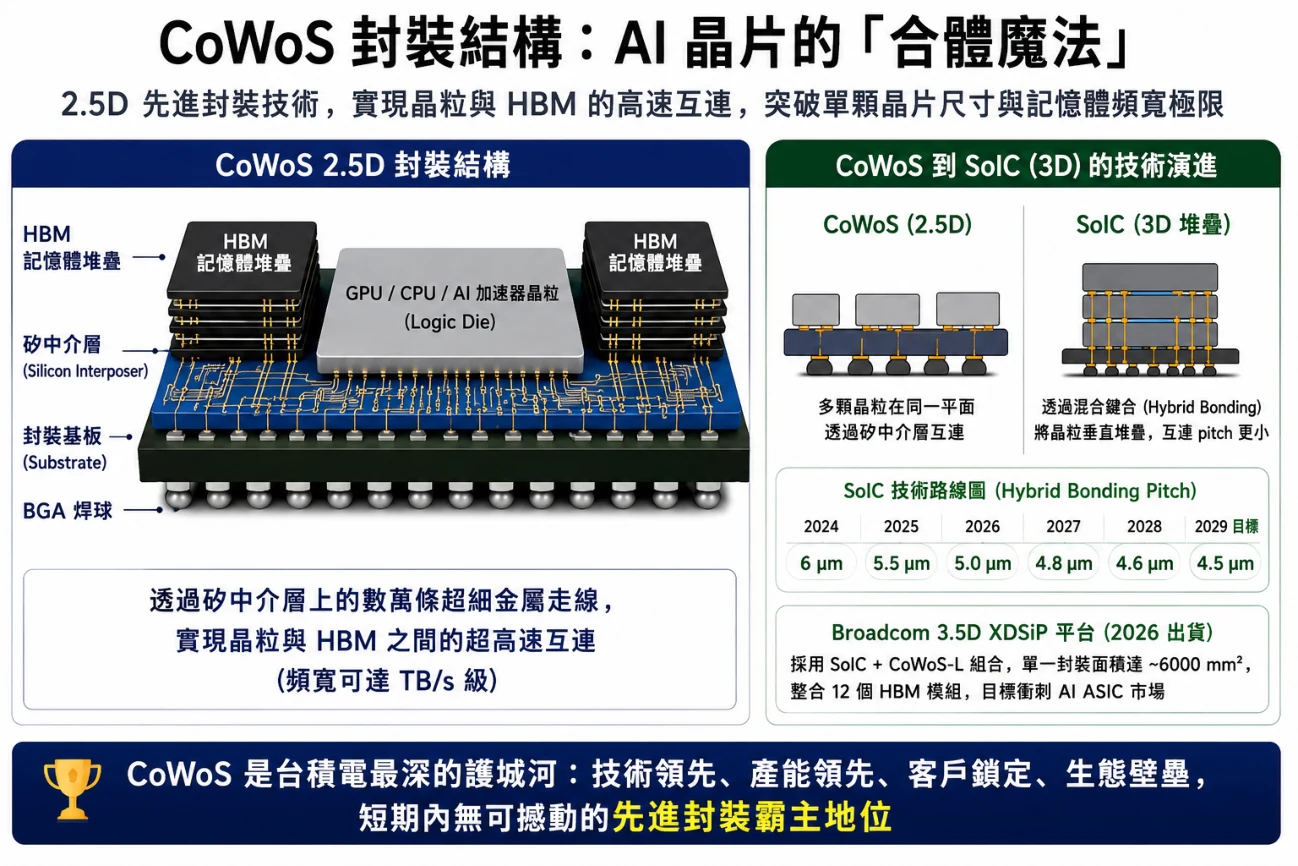

8.3 CoWoS 先进封装:AI 芯片的瓶颈为什么 AI 芯片离不开 CoWoS

产能扩张：历史上最激进的扩产

如果你问我,台积电最大的竞争壁垒是什么?我的答案不是 N2、不是 A16 ,而是CoWoS。CoWoS 全称Chip-on-Wafer-on-Substrate ,是台积电自 2011 年开始研发的 2.5D 先进封装技术。简单说,它就是把多颗裸晶(GPU die + HBM 内存堆栈)放在同一块「硅中介层」(silicon interposer )上,用上万条超细的金属走线连接起来,让它们像一颗巨大的「合体芯片」一样工作。为什么 AI 芯片必须用 CoWoS ?因为单颗 GPU die 的面积已经接近光刻机所能加工的物理极限(reticle limit ,约 858 mm2 ),你不可能无限放大 die 的尺寸。同时,AI 模型的内存需求(HBM 容量和带宽)以远超摩尔定律的速度增长。唯一的解法,就是把多颗 die 「拼装」成一个系统—— 而 CoWoS 是目前唯一商业化成熟的方案。每一颗 NVIDIA H100、H200、B200、B300、GB300 ,每一颗 AMD MI300X、MI350 ,每一颗 Google TPU v5、v6、v7—— 全部使用台积电 CoWoS 封装。我来给你看一组数字,这组数字应该让任何想看空台积电的人都闭嘴:

• 时间点:2022 年底;CoWoS 月产能 (wafers/month ):约 8K ;同比增速:—
• 时间点:2023 年底;CoWoS 月产能 (wafers/month ):约 15K ;同比增速:~88%
• 时间点:2024 年底;CoWoS 月产能 (wafers/month ):约 40K ;同比增速:~167%
• 时间点:2025 年底;CoWoS 月产能 (wafers/month ):约 70K ;同比增速:~75%
• 时间点:2026 年底(目标);CoWoS 月产能 (wafers/month ):约 115K-140K ;同比增速:~65-100%

供需缺口：从 20% 收敛到 10%

SoIC :从 2.5D 走向真正的 3D

• 时间点:2027 年目标;CoWoS 月产能 (wafers/month ):约 170K ;同比增速:~30-50% 如果加上 OSAT 合作伙伴(日月光、Amkor 等)的补充产能,到 2027 年,整个 CoWoS 等效产能将接近月产 200K wafers。从 2022 到 2027 ,CoWoS 年产能复合增长率超过80% 。这在半导体产业历史上前所未见—— 通常一个先进封装技术从导入到量产,产能扩张节奏是「年增 20-30% 」,台积电直接拉到 80% 以上,而且还是供不应求。CoWoS 营收对台积电的贡献已超过总营收的 10% ,而这个比例还在快速扩大。截至撰稿时,先进封装整体业务的毛利率高于公司平均水准。2024 年是 CoWoS 最疯狂的一年。需求大概是供给的 1.5 倍,所有 AI 芯片厂商都在跟 Mark Liu (前董事长)和魏哲家「友情关系维护」—— 希望多拿几片 CoWoS 配额。2025 年下半年,缺口从约 20% 收敛到约 15% ;到 2026 年底, 预计缺口将收敛到约 10% 。但这个「缺口收敛」不是因为需求下降 —— 需求还在以年增 60% 以上的速度扩张—— 而是台积电的扩产跟上来了。NVIDIA 一家就吃掉了约 60% 的 CoWoS 产能。这是一个让任何投资者都该记住的数字:NVIDIA 和台积电在 CoWoS 这个环节上, 已经形成了某种「命运共同体」—— 一方的营收高度依赖另一方的产能,另一方的产能规划高度依赖一方的订单。CoWoS 本质上还是 2.5D—— 多颗 die 在同一个平面上拼接。下一步是真正的 3D 堆栈,台积电的方案叫SoIC (System on Integrated Chips )。SoIC 通过「混合键合」(hybrid bonding )技术,把多颗 die 在垂直方向叠起来,连接的 pitch (互连间距)已经从今天的 6μm ,路线图目标在 2029 年压缩到 4.5μm。pitch 越小,垂直堆栈密度越高,性能越好、功耗越低。Broadcom 的3.5D XDSiP 平台就是基于台积电 SoIC + CoWoS-L 组合:单个封装面积达到约 6000 mm2 ,集成 12 个 HBM 模块—— 这是 2026 年即将出货的怪物级芯片,目标市场是云厂商的定制 ASIC。当行业还在讨论「H100 有多强」的时候,台积电已经在帮客户设计「6000 mm2 等效面积的合体芯片」了。这就是技术代际差。

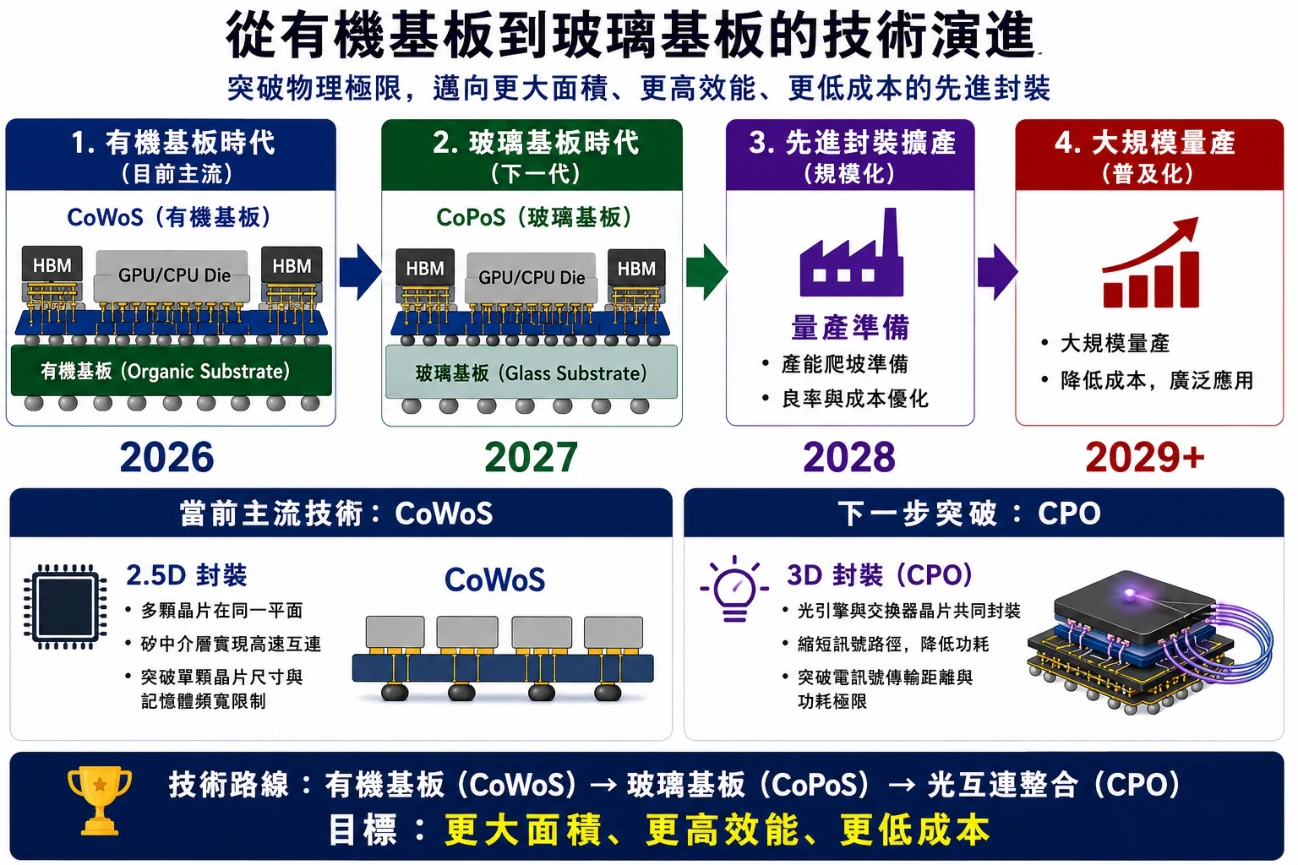

8.4 玻璃基板和光互连基板有机基板的物理极限

CoWoS 虽然强,但它有一个物理瓶颈—— 有机基板(organic substrate )。目前 CoWoS 封装的最底层是传统的 BT 树脂基板(类似 PCB 主板的高端版本)。当芯片面积越做越大(已经从 600 mm2 往 5000+ mm2 冲),有机基板会遇到三个问题:

• 热膨胀系数失配—— 封装在反复热循环中容易翘曲 (warpage )
• 互连密度天花板—— 线宽和线距已压到极限,再缩就是良率悬崖
• 信号完整性下降—— 大面积基板上的信号损耗显著增加业界的解法是用玻璃基板取代有机基板。玻璃的优点:
• 热稳定性极佳—— 热膨胀系数接近硅
• 平整度远优于有机材料—— 可以做更大面积的封装而不翘曲
• 互连密度更高—— 可以做出细到亚微米级别的线宽

TSMC 的 CoPoS 路线

• 降低封装成本—— 预估比有机基板低约 30% 台积电把面板级玻璃基板封装命名为CoPoS (Chip-on-Panel-on- Substrate )。时程规划:
• 2026 年:验证年(validation ),与少数顶级客户做工程样品
• 2027 年:试产(pilot production )

光互连与 CPO :台积电的下一步

• 2028 Q4 - 2029 Q1 :规模量产这个时程的妙处在于—— 它正好对齐 NVIDIA 下一代 GPU 的迭代节奏。Rubin 之后的 Feynman、Feynman Ultra ,预计就是首批使用玻璃基板封装的旗舰 AI 芯片。据业界估算,玻璃内核基板可以把先进封装成本降低约 30% ,并把 wafer 利用率推高到 90% 以上。要知道,今天 CoWoS 的 wafer 利用率还停留在约 75-80%—— 剩下的 20-25% 是因为超大封装的拼接损失和翘曲废品。把利用率推到 90% 以上,等同于免费多出 15% 的有效产能。对于一个年产能 170K wafers 的业务来说,这就是相当于多出两座新 Fab 的产出。如果你看过第四章(光通信),你会知道CPO (Co-Packaged Optics )是 AI 数据中心下一个结构性主题—— 把光引擎直接封装到交换芯片或 GPU 旁边,消除电信号传输的距离限制。台积电也没有放过这块。它的方案叫COUPE (Compact Universal Photonic Engine )3D 封装,以及面向更高层级的BOE (Broadband Optical Engine )—— 利用 3DFabric 平台,覆盖 1260-1360 nm 波长范围,目标是 CPO 应用。换句话说:未来的 AI 芯片,不只是「电芯片」,还会有「光引擎」直接封装在旁边—— 而这两部分的集成封装,台积电都做了。这就是我一直跟人讲的:台积电不只是卖制程,它卖的是「系统级集成能力」。从逻辑 die、HBM、玻璃基板、到光引擎,整条 AI 芯片的物理集成链条,台积电都是那个收费站。

8.5 台积电的投资版图（3nm/2nm/A16 产能分配） 资本支出：再次刷新纪录

台积电 2025 年资本支出新台币约1.27 兆元(约 US$420 亿)。2026 年资本支出指引:US$52-56 亿—— 再次刷新纪录。这笔钱主要花在三个方向:

• 2nm 产能扩张—— 五座 N2 Fab 同步爬坡
• 3nm 产能补充——N3 产能仍在以年增约 25% 的速度扩张

N2、N2P、N2U 与 A16 :路线图再度延伸

• 先进封装——CoWoS、SoIC、CoPoS 的设备采购和厂房建设这是什么概念?台积电一年的资本支出,比 NVIDIA 一年的净利还高,比 Intel 整个公司的年营收还大。这个量级的固定资产投入,没有任何竞争对手能跟。三星半导体业务一年总资本支出约 US$25- 30B ,Intel 也是这个量级—— 但两家都要分摊到内存、DRAM、自家逻辑制程等多条业务,真正能投在逻辑代工先进制程的,连台积电的一半都不到。让我把台积电的最新节点路线图整理出来:
• 节点:N3E ;量产时间:2024 ;性能提升(vs 前代):基准;主要客户:Apple、AMD、Qualcomm
• 节点:N3P ;量产时间:2024 H2 ;性能提升(vs 前代):+5% 性能;主要客户:Apple、MediaTek
• 节点:N2 ;量产时间:2025 Q4 ;性能提升(vs 前代):+10-15% 性能、-25-30% 功耗;主要客户:Apple、NVIDIA、AMD、MediaTek
• 节点:N2P ;量产时间:2026 H2 ;性能提升(vs 前代):进一步优化;主要客户:多家客户
• 节点:N2U ;量产时间:预计 2027 ;性能提升(vs 前代):针对高性能应用(新变种);主要客户:预计 AI 客户为主
• 节点:A16 ;量产时间:延后至 2027 (原订 2026 年底);性能提升(vs 前代):+8-10% 性能、-15-20% 功耗(vs N2P )、配备BSPDN 背面供电;主要客户:AI 客户
• 节点:A14 ;量产时间:2028 ;性能提升(vs 前代):规划中;主要客户:—

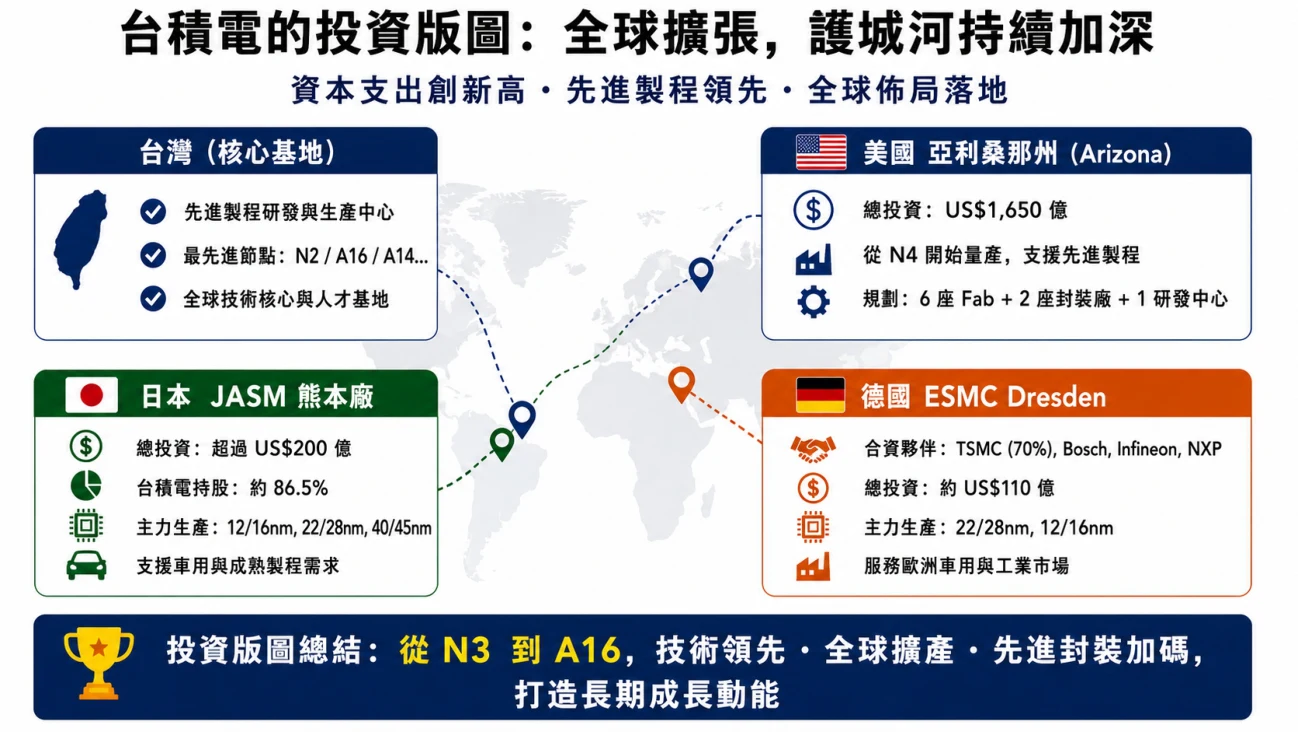

全球扩张：地理多元化的十年工程

美国亚利桑那州（Arizona）

• 节点:A13 / A12 ;量产时间:2029 (不需 High-NA EUV );性能提升(vs 前代):规划中;主要客户:— A16 是 2026 年最值得关注的一个节点。它的内核创新是BSPDN (Backside Power Delivery Network )背面供电—— 把电源从芯片背面进入而不是传统的正面,相当于把「电线」和「信号线」彻底分开,可以同时提升性能和降低功耗。A16 原本规划 2026 年底量产,截至撰稿时,台积电已将 A16 量产时程延后至 2027 年。这个延迟不算意外——BSPDN 是非常激进的技术跨越,Intel 18A 也在类似节点上踩到良率坑。值得关注的另一个消息是:台积电已宣布 A12 和 A13 节点,预计 2029 年量产,且不需要使用 ASML 的 High-NA EUV 机台。这对 ASML 来说不算好消息(High-NA 是其下一代产品),但对台积电的资本支出曲线是好事—— 可以延迟昂贵的 High-NA 采购。过去三十年,台积电是一家高度集中在台湾的公司。2025-2026 年,这个格局正在系统性改变。这是台积电海外投资的旗舰。截至撰稿时:
• 总承诺投资额:US$1,650 亿(从原本的 US$400 亿上修了三轮)
• 共规划 6 座 Fab + 2 座先进封装厂 + 1 座 R&D 中心
• Fab 1 :N4 制程,2025 年已开始大量产
• Fab 2 :N3 制程,计划 2027 年底投产
• Fab 3 :N2/A16 ,2025 年 4 月动土,预计 2030 年前后量产

日本 JASM 熊本厂

• Fab 4 :申请建照中 Fab 1 的开工,是台积电在美国土地上的第一片量产晶圆。但要注意 —— 这只是 N4 ,已经是「两代前」的技术了。亚利桑那的最先进产能,永远落后台湾 2-3 年。这是台积电的「N-2 规则」,后面 8.7 节会详细讨论。
• 总投资:超过 US$200 亿
• Fab 1 :N28/N22/N16/N12 制程,2026 年第一季已实现获利

德国 ESMC (Dresden)

• Fab 2 :原本规划成熟制程,2026 年 2 月升级为 3nm 制程,这是一个重要转变 Fab 2 升级到 3nm ,意味着台积电对日本的长期承诺—— 不只是卖便宜的成熟制程,而是把先进制程也部署过去。日本政府的补贴力道(占投资额 40%+ )也是关键推手。
• 与 Bosch、Infineon、NXP 合资,台积电持股 70%
• 总投资:约 US$110 亿(含欧盟和德国政府补贴)
• 制程:N28/N22/N16/N12 (针对汽车和工业客户)
• 时程:首批员工 2027 年中到位,2028 年投产德国厂的定位很清楚—— 服务欧洲的汽车和工业客户,不参与 AI 芯片战争。但它的存在让台积电的全球布局拼图更完整。

8.6 台积电的估值和股价股价与市值快照

截至撰稿时(2026 年 6 月下旬):

• TSM (纽约 ADR )股价:约 US$430-440
• 市值:约 US$2.26 兆
• 本益比(TTM ):约 33-39 倍
• 前瞻本益比(基于 2026 年 EPS 预估):约 22-26 倍
• 股息殖利率:约 0.63% 把这个估值放到全球 $1 兆以上市值公司的对标表里看:
• 公司:TSMC ;市值:$2.26T ;前瞻 P/E :22- 26x ;营收增速:+30%+ ;毛利率:~60% ;护城河类型:制造垄断
• 公司:NVIDIA ;市值:~$4.7T ;前瞻 P/E :~28x ; 营收增速:+85% ;毛利率:~75% ;护城河类型:CUDA 生态 + IP
• 公司:Microsoft ;市值:~$3.3T ;前瞻 P/E : ~31x ;营收增速:+15% ;毛利率:~70% ;护城河类型:平台 +Azure
• 公司:Apple ;市值:~$3.2T ;前瞻 P/E :~28x ;营收增速:+5-8% ;毛利率:~46% ;护城河类型:品牌+ 生态
• 公司:Alphabet ;市值:~$2.5T ;前瞻 P/E : ~22x ;营收增速:+14% ;毛利率:~57% ;护城河类型:搜索 + 云

财务基本面

• 公司:Amazon ;市值:~$2.3T ;前瞻 P/E :~30x ; 营收增速:+12% ;毛利率:~50% ;护城河类型:电商+AWS 你会发现一件有趣的事:台积电是这个名单里,前瞻本益比最低、毛利率第二高的公司—— 而且增速并不低(年增 30%+ )。2025 年全年(依公司年报):
• 营收:US$1,223 亿,年增34%
• 毛利率:59.9% (年增 3.8 个百分点)
• 净利率:约 45%
• 净利:US$551 亿,年增46% 2025 年第四季(单季):
• 毛利率:62.3%
• 营业利益率:54%
• 净利率:48.3% 2026 年第一季指引/实绩:
• 毛利率指引:63-65%
• 营业利益率指引:54-56%

估值的重新定价

• 实际营收 US$359 亿,年增 40.6% 2026 年全年管理层展望:营收以美元计年增超过 30% 。我反问一个问题:在这个市值区间($2T-$5T )的公司里,谁能做到「年增 30%+ 、毛利率 60%+ 、净利率 45%+ 、产品供不应求」?答案是:只有台积电。台积电的市场叙事,正在从「硬件周期股」转变为「AI 基础设施垄断者」。过去三十年,半导体是典型的周期性行业—— 景气三年好、两年差。投资人给台积电的估值通常是 15-20 倍本益比,因为「下一个下行周期随时可能到来」。但 2025-2026 年,这个叙事正在崩塌。市场开始意识到:
• AI 训练需求的本质是「资本支出竞赛」—— 只要美中欧三大经济体还在 AI 军备竞赛,产能就会被吃光
• CoWoS 和先进制程的扩产周期长达 3-5 年—— 短期不存在「产能过剩」的可能
• 台积电的竞争对手在加速掉队—— 三星和 Intel 的劣势比五年前更明显,不是更小

于是我们看到:

• 高盛、摩根士丹利等大行的目标价在过去 12 个月内被多次上修
• 巴菲特的 Berkshire Hathaway 虽然清仓了一次(2023 年),但市场对此的解读已经从「警讯」变成「老巴自己的判断失误」

8.7 地缘政治风险：台湾海峡「硅盾」(Silicon Shield)的概念

• 全球主动型基金的台积电配置比例普遍提升我的看法:台积电前瞻本益比 22-26x ,对于一家「年增 30%+ 、毛利率 60%+ 、不可替代产业节点」的公司来说,并不贵。如果 AI 算力扩张的故事继续演下去,这个估值区间还会被推高——25-30 倍前瞻本益比是合理的「垄断者溢价」区间。当然,地缘政治风险是一个独立变量。这就是下一节要聊的事。 「硅盾」这个词我第一次听到是在 2020 年,当时还是个学术概念 —— 意指台湾的半导体产业作为一种战略吓阻力量,使任何试图以武力改变台海现状的势力都不得不三思。到了 2025-2026 年,这个概念从学术变成了现实政策的内核。

让我们摊开几个关键事实:

• 台积电拒绝了美国要求将 40% 产能移至海外的提议—— 这就是著名的「N-2 规则」:海外 Fab 的最先进制程,永远落后台湾本土两代
• 美台芯片协议:总承诺投资额 US$5,000 亿(其中 US$2,500 亿用于 Fab 建设,未来十年规划约 8 座 Fab )

冲突情境的 GDP 冲击估算

• 但最先进的 N2、A16 节点,未来数年仍会留在台湾换句话说,美国政府花了五年时间、出动国务院、商务部、能源部联手施压,最终的结果是—— 亚利桑那的最先进产能还是 N3/N2 (落后台湾 2 代)。这不是台积电在「拖」美国,这是物理现实:先进制程的研发、人才、供应链生态,短期内无法在美国拷贝。让我们冷静地看一下冲突情境的潜在冲击(Bloomberg Economics 2024 年估算):
• 情境:基准干扰(封锁、海运延迟);持续时间:2-6 周;全球 GDP 冲击(首年):-0.5% 至 -1.5%
• 情境:严重干扰(部分产能受损);持续时间:1-3 个月;全球 GDP 冲击(首年):-2% 至 -4%
• 情境:极端冲突(Fab 实质受损);持续时间:6-12 个月以上;全球 GDP 冲击(首年):-5% 至 -10%

美国 Fab 的「战略替代」幻觉

• 情境:全面战争;持续时间:不可估;全球 GDP 冲击 (首年):首年约 US$10 兆全球 GDP 损失 US$10 兆是什么概念?相当于把英国、德国、日本、印度的 GDP 全部加起来,再乘以接近 1.5 倍。这也是为什么美中两国虽然在意识形态上剑拔弩张,但在台海问题上都极度谨慎—— 任何一方都不想成为「弄坏了全球经济」的凶手。有一种论调我经常听到:「等亚利桑那 Fab 成熟,美国就不再需要为台湾冒险了。」这个论点听起来合理,但忽略了一个关键事实—— 台积电的 N-2 规则意味着,台湾本土永远拥有最先进的两代制程。

让我们做个推演:

• 2025 年,亚利桑那 Fab 1 量产 N4 ,台湾量产 N3、N2
• 2027 年,亚利桑那 Fab 2 量产 N3 ,台湾量产 N2P、A16
• 2029 年,亚利桑那 Fab 3 量产 N2/A16 ,台湾量产 A14、A13

对投资人的实际意义

• 2031 年,亚利桑那 Fab 4 量产 A14 ,台湾量产 A12、A10 永远落后两代。这意味着只要 AI 算力竞赛继续,最尖端的 GPU (NVIDIA Rubin、Feynman、Feynman Ultra )还是只能在台湾制造。美国 Fab 产出的,是「给次世代旗舰腾出空间」的产能,而不是「替代旗舰」的产能。从这个角度看:美国对台湾的战略价值,并不会因为亚利桑那厂扩产而下降。反而会因为 AI 芯片的代差越来越关键,而越来越高。地缘政治风险是真的,但它的「投资含义」可能跟直觉相反:
• 地理多元化是十年级工程,不是近期解决方案—— 别期待 2-3 年内看到「去台湾化」
• 任何台海紧张的新闻都会带来短期股价打折—— 这是长线投资人的机会
• N-2 规则保证台湾本土的不可替代性—— 只要台积电还运作,AI 芯片的供应链中心就还在台湾

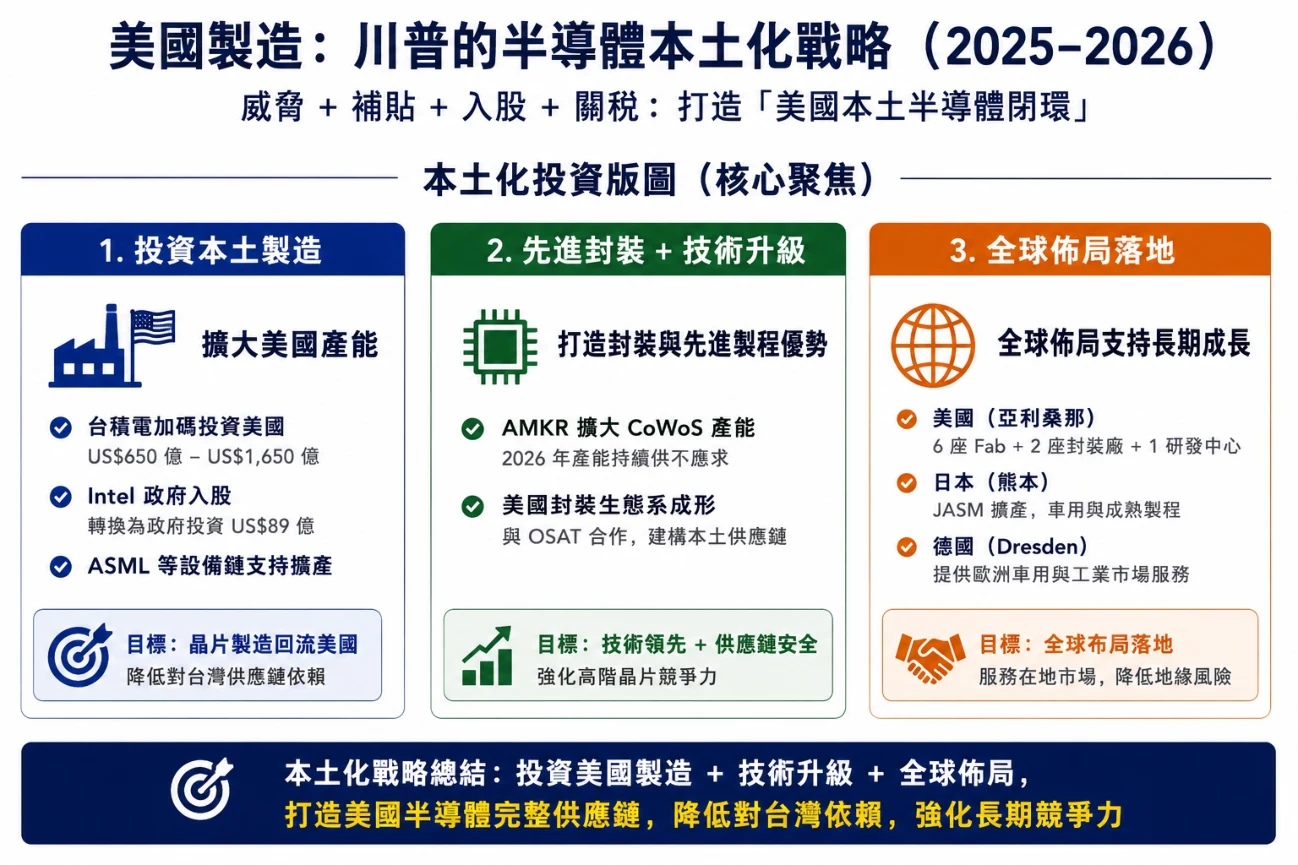

8.8 美国制造：川普的半导体本土化战略川普的半导体喊单

• 仓位管理:建议单一台积电仓位不超过 AI 投组的 5-8% —— 不是因为公司不好,是因为单一地理风险不可分散如果 8.7 节讲的是「台湾为什么不可替代」,那这一节要讲的是—— 美国政府正在用尽一切手段,试图证明台湾「可以被替代」。2025-2026 年,川普政府把半导体本土化推上了前所未有的政策优先级。这不再是拜登时代那种「补贴引导、温和劝说」的风格—— 川普的风格是威胁、交易、入股,三板斧同时挥。

关键政策时间线:

• 2025 年 3 月:川普宣布台积电将在美国追加投资 US$1,000 亿,使总承诺额从 US$650 亿暴增至 US$1,650 亿。这笔交易的背后条件是—— 台积电的亚利桑那产出可获得关税豁免
• 2025 年 8 月:川普公开威胁将对进口半导体加征约 100% 关税,但为在美国建厂的公司提供豁免。这个威胁虽未正式生效,但作为谈判筹码始终悬在那里
• 2025 年 8 月:川普政府与 Intel 达成历史性协议,将 CHIPS Act 未拨款的补贴和 Secure Enclave 资金转换为政府持股(详见 8.8.2 )
• 2026 年 1 月 14 日:总统依据《1962 年贸易扩展法》第 232 条,正式签署行政命令,对特定先进运算芯片加征 25% 关税,自 2026 年 1 月 15 日生效。这是第一次以国家安全为由,对半导体进口实施关税壁垒

美国政府入股：国家资本主义介入半导体

• 2026 年 1 月:同步启动更广泛的半导体及半导体设备 Section 232 调查,为后续扩大关税范围铺路这套组合拳的逻辑很清楚:你要嘛来美国建厂(享受豁免和补贴),要嘛继续在海外生产但承受 25% 的关税惩罚。对台积电、三星、SK 海力士来说,这是一道「你不能拒绝的邀请」。三星被迫加码其德州 Taylor 厂的投资;SK 海力士宣布在印第安纳州建设封装厂,目标 2028 年量产。整个东亚半导体产业链,在川普的关税大棒下,正在被系统性地「推」向美国本土。2025 年 8 月,一件在美国商业史上几乎没有先例的事情发生了: 美国政府以 US$89 亿(约 4.33 亿股、每股约 US$20.47 )直接入股 Intel ,取得约 9.9% 的股权。这笔交易的结构极其特殊。川普政府把拜登时代承诺但尚未拨付的 CHIPS Act 补贴(约 US$57 亿)和国防部「安全飞地」(Secure Enclave )计划的拨款(约 US$32 亿),从「补助金」转换为「股权投资」。原本的补贴条件被剥离,取而代之的是一份五年期认股权证 —— 如果 Intel 出售超过 49% 的晶圆代工业务,政府有权再以每股 US$20 行使额外 5% 的认购权。截至撰稿时,Intel 股价已大幅回升,美国政府这笔持股的帐面价值已膨胀至约 US$350 亿以上,帐面未实现收益超过 US$260 亿。川普本人公开表示「早知道应该要更多股份」。这件事的意义远超一笔交易本身。它开创了一个先例:
• 政府作为半导体公司的大股东—— 这在美国历史上前所未有 (2008 年金融危机时政府入股 GM 和银行是紧急救助,性质不同)
• 补贴换股权模式—— 未来 CHIPS Act 的剩余资金,可能都以类似方式部署。这意味着接受政府补贴的半导体公司,可能都要让渡部分所有权

AMKR (Amkor)— 台积电先进封装的美国外溢

• 国家安全叙事下的国家资本主义—— 政府不只是「监管者」或「补贴者」,而是直接成为产业的「所有者」。这在中国叫「国有混合所有制」,在美国叫「战略投资」—— 本质上是同一件事对投资人来说,这创造了一个极其特殊的情境:Intel 的最大股东之一是美国政府,而美国政府同时是 Intel 最大客户(国防部、情报机构)的掌控者。这种「裁判兼球员」的角色,让 Intel 的基本面分析变得更加复杂。在所有「美国制造」的半导体故事里,Amkor Technology (NASDAQ: AMKR )是一个被市场严重低估的关键拼图。Amkor 是谁? Amkor 是全球第二大 OSAT (Outsourced Semiconductor Assembly and Test )厂商,仅次于台湾的日月光(ASE )。2025 年全年营收约 US$67 亿,2026 年第一季营收年增约 27% ,主要业务是为 fabless 芯片公司提供封装和测试服务。为什么 Amkor 跟台积电 CoWoS 有关? 逻辑很直接:台积电自己的 CoWoS 产能不够用。前面 8.3 节提到,即使台积电以年增 80% 的速度扩产 CoWoS ,供需缺口在 2026 年底仍有约 10% 。NVIDIA 一家就吃掉了 60% 的 CoWoS 产能。在这种极端供不应求的局面下,台积电必须把部分先进封装订单外包给 OSAT 合作伙伴—— 而 Amkor 是首选。2026 年 6 月,台积电与 Amkor 签署了一份具有里程碑意义的十年

合作协议:

• Amkor 将在亚利桑那州 Peoria 建设先进封装和测试厂,总投资约 US$70 亿
• 台积电将向 Amkor 采购先进封装和测试服务,确保亚利桑那 Fab 产出的晶圆可以「就地封装」
• 这是「美国本土半导体闭环」的关键一步—— 晶圆不需要飞回台湾或韩国做封装 Amkor 亚利桑那厂的时间线:
• 2024 年 10 月:台积电与 Amkor 宣布扩大合作
• 2025 年 10 月:Amkor 动工,投资承诺上修至 US$70 亿
• 2026 年 5 月:Amkor 在亚利桑那扩大土地购置(约 100 英亩)
• 2026 年 6 月:十年合作协议正式签署,AMKR 股价单日飙升约 19%
• 目标:2027-2028 年开始为台积电亚利桑那 Fab 提供先进封装服务

投资逻辑:

• AMKR 是台积电 CoWoS 扩产的间接受益者—— 台积电产能越紧,外溢到 Amkor 的订单越多
• 美国本土唯一有规模的先进封装能力—— 这让它成为「美国制造闭环」不可或缺的一环
• 估值相对合理:截至撰稿时,AMKR 市值约 US$170 亿,公司目标 2030 年营收达 US$110 亿以上、毛利率超过 22%

美国本土半导体闭环

• 2025-2026 年资本支出约 US$25-30 亿,主要投入亚利桑那和韩国的先进封装扩产让我把「美国制造」的完整供应链拼图摊开: 设计(Fabless )→ 制造(Foundry )→ 封装(OSAT )→ 测试 → 美国本土出货
• 设计端:NVIDIA (Santa Clara )、Broadcom (San Jose )、AMD (Santa Clara )、Qualcomm (San Diego )—— 全部是美国公司,设计能力 100% 在美国本土
• 制造端:TSMC Arizona Fab 1 (N4 ,已量产)、Fab 2 (N3 ,2027 年)、Intel 亚利桑那/俄亥俄 Fab、Samsung Taylor, Texas
• 封装端:Amkor Arizona (先进封装,2027-2028 年)、台积电自建先进封装厂(2029 年目标)
• 测试端:Amkor Arizona 含测试能力;另有多家美国本土测试厂
• 内存端:SK 海力士 Indiana 封装厂(2028 年)、Micron Idaho/New York

这个闭环的战略意义:

• 降低对台湾海峡的依赖—— 至少对「非最先进」的芯片 (N4/N3 ),美国可以实现从设计到出货的全程本土化
• 满足国安要求—— 国防部和情报机构的芯片需求,不再需要依赖海外供应链
• 川普的政治叙事—— 「把制造业带回美国」,半导体是最有说服力的案例但成本呢? 这才是硬币的另一面:
• 美国的半导体制造成本比台湾高约 30-50%—— 人工贵、建设慢、工会问题、环保审批繁琐
• 台积电亚利桑那 Fab 1 的建设成本,比台湾同等级 Fab 高出约 40%
• 技术转移有摩擦—— 台湾工程师的排班文化(「轮班星人」)在美国难以拷贝,良率爬坡速度较慢

投资含义

• 供应链生态不完整—— 化学品、光罩、特殊气体等关键耗材,仍大量依赖亚洲进口所以结论是:美国本土半导体闭环是「能做到」的,但它不是一个「便宜」的解决方案。它的存在价值是「国安保险」和「地缘避险」,不是「成本优化」。川普的半导体本土化战略,对投资组合的影响可以归结为三个标的: AMKR (Amkor Technology ):被低估的先进封装外溢受益者
• 内核逻辑:台积电 CoWoS 产能持续供不应求 → 外溢订单流向 Amkor ;十年合作协议锁定长期营收能见度
• 美国本土先进封装的稀缺性溢价:CHIPS Act 补贴 + 「国产」标签 → 政策红利
• 风险:台积电 2029 年自建亚利桑那封装厂后,Amkor 的角色可能被部分取代;先进封装毛利率仍低于台积电自营
• 截至撰稿时股价区间:约 US$65-92 ,波动剧烈 INTC (Intel ):政府入股 + IDM 2.0 ,但运行风险极高
• 内核逻辑:美国政府持股约 9.9% ,形同「国家队」背书;Intel 18A 制程如果成功,可能成为美国本土唯一的先进逻辑代工选项
• Apple 已与 Intel 进行初步代工谈判(截至撰稿时为市场传闻阶段)—— 如果落实,将是 Intel Foundry 的结构性转折
• 风险:Intel 过去十年的转型承诺,几乎没有一次按时兑现。18A 良率、外部客户获取、组织文化转型—— 每一项都是重大不确定性
• 这是一个「高赔率、低胜率」的赌注—— 适合小仓位博弈,不适合重仓 TSM (台积电):Arizona Fab 是政治妥协,短期成本高,长期降低地缘风险
• 内核逻辑:US$1,650 亿美国投资承诺是「保护费」 —— 换取关税豁免和美国政府的政治支持
• 短期影响:海外 Fab 的建设成本高于台湾约 40% ,会压缩 2-3 年的毛利率(但政府补贴可对冲大部分)
• 长期影响:地理多元化降低了「台海风险折价」,有助于估值从 22-26x 向 25-30x 重新定价
• Arizona Fab 的存在,让台积电从「纯台湾公司」变成「全球布局的制造平台」—— 这个叙事转变值几个百分点的估值溢价一句话总结:川普的半导体本土化,不是要「取代」台积电—— 而是要在台积电的生态系统之上,多加一层「美国保险」。对投资人来说,AMKR 是这个保险层里性价比最高的标的。

8.9 投资 Playbook :台积电内核论点

台积电是 AI 基础设施链条中不可替代的瓶颈节点。这句话拆解开来:

• 「不可替代」:N2、CoWoS 这两个关键环节,目前只有台积电一家能规模供应
• 「瓶颈」:产能扩张速度跟不上需求扩张速度,导致供给端强势定价

多空论述

• 「节点」:所有 AI 芯片公司都绕不开——NVIDIA、AMD、Google、Amazon、Microsoft、Meta、Apple

多头论点:

• AI 算力需求至 2027 年都不会放缓,年增 30%+ 的营收增速可持续
• 先进封装(CoWoS、SoIC、CoPoS )的护城河持续加宽
• 随着竞争对手掉队,定价权还在强化(毛利率从 60% 向 65% 迈进)
• 海外 Fab 的政府补贴降低了实际资本支出负担
• 从「周期股」重估为「AI 基础设施垄断者」,估值上修空间仍在

空头论点:

• 地缘政治升级—— 台海局势恶化、美国加码贸易限制
• AI 需求放缓—— 如果 Hyperscaler 的资本支出开始下修, CoWoS 订单可能首先承压
• 三星/Intel 追上—— 目前看可能性低,但不能完全排除

估值框架

• 汇率风险—— 美元走强对台币计价的营收和利润有负面影响

我给台积电的估值框架很简单: 台积电「合理」前瞻本益比 = 22-26x (基于 2027E EPS ) 这个区间反映了:

• 「垄断者溢价」(vs 一般周期股的 15-18x )
• 但仍对「地缘风险」做了 8-10% 的折扣
• 对标其他 $1 兆以上市值公司的估值中枢

买点:

• 任何台海政治新闻引发的短期下杀
• 技术面回调(如本益比跌至 20x 以下)
• 季度业绩指引保守时的市场误读卖点/减仓信号:
• 前瞻本益比超过 30x (垄断溢价过度定价)
• 连续两季营收年增低于 20% (增长动能转折)

可行仓位安排

• Hyperscaler 集体下修 2027 年资本支出指引(需求结构性转弱) 对于以 AI 为主题的投资组合,我建议:
• 单一台积电仓位:5-8% (不超过 10% )
• 不是因为公司不好,而是因为单一地理风险不可分散

相关标的

• 如果你的整体投组已经高度暴露于 AI (NVIDIA、Broadcom、AMD 等),台积电是「强相关但不可或缺」的补位如果你看好台积电,但希望分散一些风险,可以同步配置:
• 类别:设备供应商;代表标的:ASML (ASML) ;逻辑: EUV 光刻机垄断,台积电的「水电公司」
• 类别:设备供应商;代表标的:Applied Materials (AMAT) ;逻辑:沉积、刻蚀设备领导
• 类别:设备供应商;代表标的:Tokyo Electron (8035.T) ;逻辑:日本设备龙头,受惠 AI 扩产
• 类别:基板供应商;代表标的:Unimicron (3037.TW) ; 逻辑:ABF 基板,CoWoS 关键原料

关键监控指针

• 类别:测试厂;代表标的:KYEC 京元电子 (2449.TW) ;逻辑:AI 芯片测试代工这几家公司加起来,可以构成一个「台积电生态系」的迷你投组。它们的命运跟台积电高度绑定,但分散了单一公司的运行风险。如果你持有台积电部位,以下指针需要每季追踪:
• CoWoS 产能利用率—— 维持在 100% 表示需求仍强劲
• N2 良率—— 目标 65%+ ,若卡在 60% 以下需注意
• 亚利桑那 Fab 进度—— 关键时间节点若延后,可能影响长期叙事
• 季度营收指引—— 管理层的口径是最直接的需求信号

8.10 本章小结

• NVIDIA/AMD/Google 的资本支出计划—— 客户端的需求变化会领先反映在台积电业绩上写完这一章,我自己回头看了一遍—— 说实话,这可能是整本书里我最有信心的一章。不是因为台积电的股票涨得最猛(前瞻 P/E 22-26x ,其实是这群 AI 受惠股里相对「便宜」的),也不是因为它的故事最性感(毕竟是个「制造厂」),而是因为它的结构性确定性最强: 台积电不只是一家公司—— 它是全球 AI 基础设施的系统性节点。它有三道护城河,每一道都是十年以上的累积:
• 制造技术领先—— 比竞争对手领先约 2 年,且差距在扩大 (不是缩小)
• 先进封装垄断——CoWoS 的产能、SoIC 的技术代差,目前无解
• 客户生态锁定—— 所有 AI 芯片公司都已在台积电生态里完成 IP、PDK、设计流程的深度绑定,迁移成本高到不可承受最大的风险不是技术,是地缘政治。这个风险真实存在,但也是市场给了台积电「估值折扣」的内核原因。如果你是长期投资者,这个折扣就是你的机会—— 只要台海维持「现状」(不论这个现状有多脆弱),台积电的估值就有重新定价空间。对于 AI 基础设施投资人,我的结论很直接:台积电的部位,不是「可选配置」,是「必备配置」。不持有台积电的 AI 投组,就像不持有美国国债的固收投组—— 你可能短期跑得赢,但长期你会付出系统性风险的代价。下一章,我们会回过头来,把过去八章的内容拼成一张完整的「AI 基础设施五层产业链地图」。从能源、芯片、保存、光通信、云端/DC、大模型、应用,到台积电—— 这八个层次(或者说七个层次加一个跨层节点)如何相互咬合?哪些层次最值得超配?哪些层次风险最高?我会用我自己的真实投组做案例分享。这就是 Web4 + AI 时代的投资地图。免责声明本书内容仅供教育及信息参考之用途,并不构成投资建议、财务建议或交易建议。本书提及的任何公司、代币、股票、基金或投资工具,均不构成作者买入、卖出或持有的建议。所有投资均涉及风险,包括可能损失本金。读者应根据自身的财务状况、风险承受能力和投资目标作出独立判断,并在作出任何投资决定前咨询持牌专业顾问。加密货币及相关数字资产波动极大,未必适合所有投资者。各地对加密货币的监管政策不同,读者有责任了解并遵守其所在地区的相关法律法规。本书中的数据及市场信息以撰稿时为准,出版后可能出现重大变化。尽管已尽一切努力确保信息的准确性,但作者对其完整性或准确性不作任何保证,亦不对因依赖本书内容而导致的任何直接或间接损失承担责任。过往表现并不代表未来结果。
